一、概述

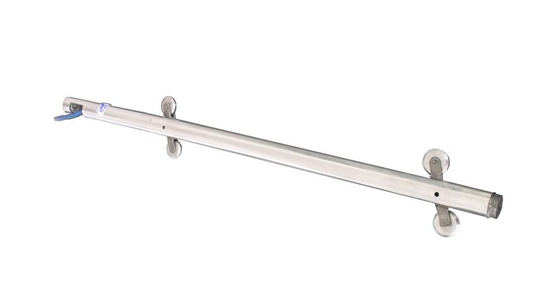

HD-3NG127固定式测斜仪主要用于测量桥墩及大型建筑、土体内部变形水平位移 物倾斜度。仪器采用高性能的HD器件作为敏感元件，可无触点的对倾斜角度进行测量。测量角度范围及测量精度指标均优于其它同类仪器，具有灵敏度高、寿命长、耐环境污染、抗振动等特点。

二、主要工作原理

仪器采用HD器件作为敏感元件，它是一个力平衡式的伺服系统，当传感器探头相对于地球重心方向产生倾角θ时，由于重力作用，其敏感元件相对于铅垂方向摆动一个角度，通过高灵敏的HD换能器将此角度转换成电信号，经过电路处理，直接在液晶屏上显示被测点的倾斜角度值。

主要技术指标

1、探头直径 :Φ46mm       长0. 8m

2、精度:   ±0.05⁰C

3、测量范围:  ±30⁰ C

4． 测量深度:  0~200米

5． 工作电压:直流12V

6． 工作温度: -20⁰C ~ 80⁰C。

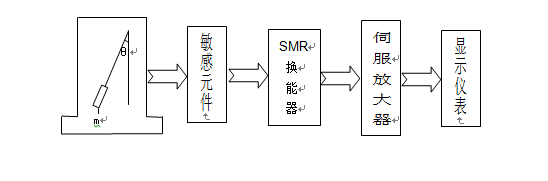

原理框图见图一，安装测试见示意图二。

三、安装方法：
