一、简介

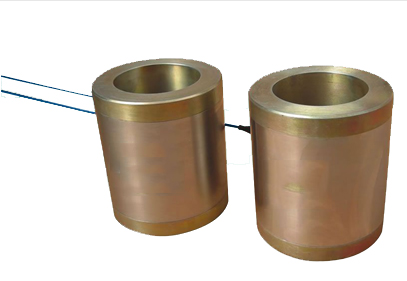

HD-1ZM214型振弦式锚索测力计适用于长期监测水工结构物及其它混凝土结构物、岩石边坡、桥梁等预应力的锚固状态,并可同步测量埋设点的温度。振弦式锚索测力计的敏感测量元件,其与测力钢套的材料线膨胀系数极为接近,经试验温度修正系数甚小,使用中不需要温度修正。
二、参数
型号 |
量程 |
分辩率 |
温度范围 |
外型尺寸(mm) |
弦数 |
|||
外径 |
孔径 |
高 |
||||||
HD-1ZM214 |
200KN |
0.1KN |
-20℃~80℃ |
46 |
16 |
90 |
3 |
|
500KN |
0.1KN |
100 |
65 |
90 |
3 |
|||
1000KN |
1KN |
115 |
75 |
90 |
3 |
|||
2000KN |
1KN |
184 |
120 |
130 |
4~6 |
|||
4000KN |
1KN |
248 |
148 |
130 |
4~6 |
|||
5000KN |
1KN |
310 |
220 |
130 |
4~6 |
|||
选配件 |
安装垫板 |
|||||||
数据采集 |
||||||||
序号 |
采集方式 |
所需设备 |
||||||
1 |
人工数据采集 |
通用读数仪 |
||||||
2 |
自动化数据采集 |
连接处理器挂接系统进行自动化数据采集 |
||||||
三、计算方法
锚索测力计一般计算公式:
Pm = k△F + b△T = k(F - F0) + b (T - T0)
式中: Pm — 测力计测量出的荷载量,单位为kN (千牛);
k — 测力计的测量灵敏度,单位为kN /F;
△F — 测力计实时测量值相对于基准值的变化量,单位为F;
b — 测力计的温度修正系数,单位为kN /℃;
△T — 温度实时测量值相对于基准值的变化量,单位为℃;
F — 测力计实时测量值的平均值,单位为F;
F0 — 测力计测量基准值的平均值,单位为F;
T — 温度的实时测量值,单位为℃;
T0 — 温度的测量基准值,单位为℃。
VWA型振弦式锚索测力计的敏感测量元件,其与测力钢筒的材料线膨胀系数极为接近,试验所得其温度修正系数b甚小,由此一般计算可用下列公式:
P = k△F
注:频率模数F=Hz2×10-3
